Mediciones: líneas, fórmulas N×L×A×H y espacios
Mediciones: líneas, fórmulas N×L×A×H y espacios
Sección titulada «Mediciones: líneas, fórmulas N×L×A×H y espacios»En Presto (y en Serconsa) hay dos herramientas que no hay que confundir:
- Las mediciones justifican la CANTIDAD de una partida (CanPres).
- El descompuesto justifica su PRECIO (Pres).
Una partida puede tener ambas, una sola o ninguna: si no tiene mediciones, la cantidad se escribe a mano; si las tiene, Serconsa la calcula y la muestra en magenta.
Dónde se miden

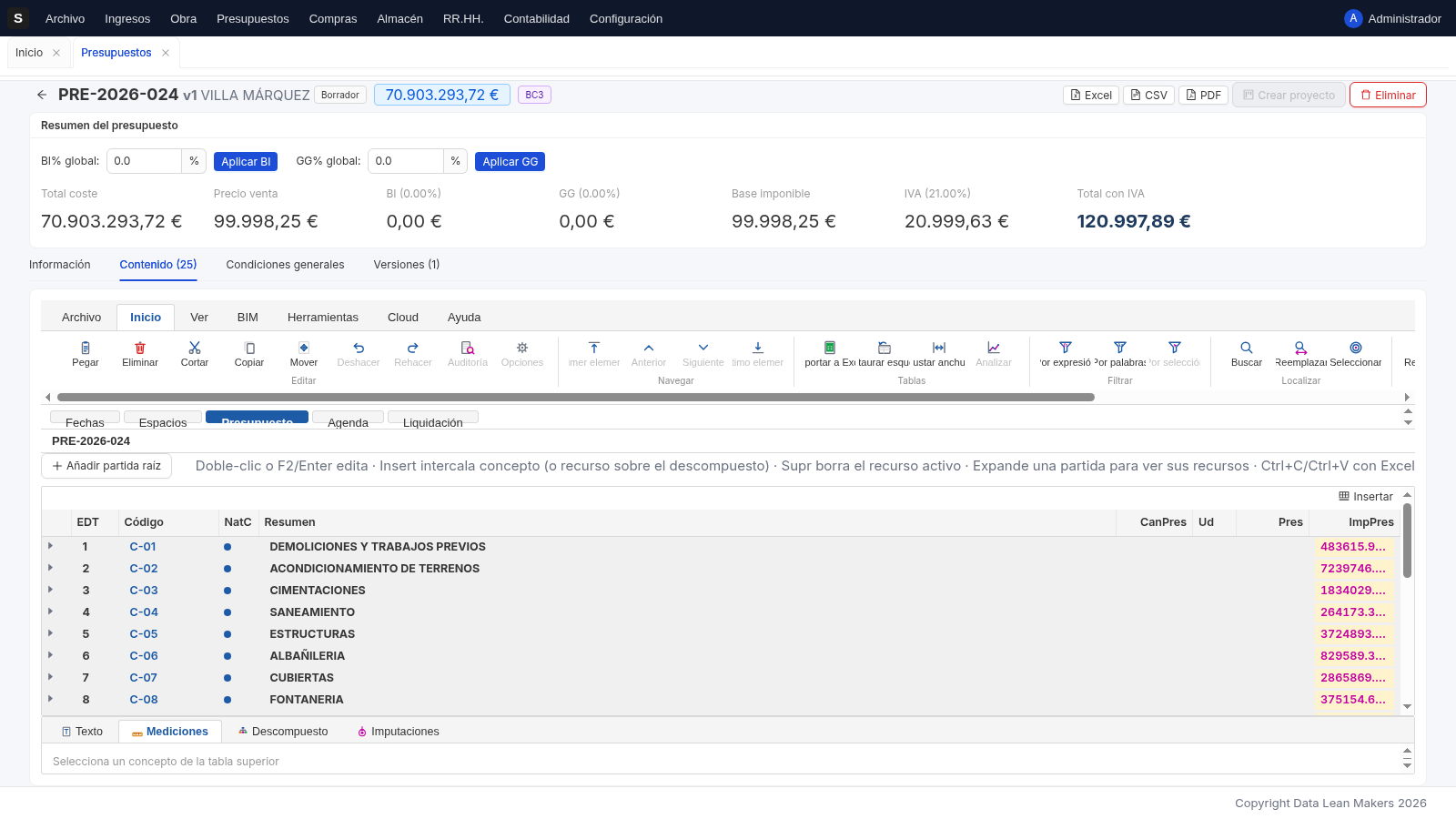

Sección titulada «Dónde se miden»Selecciona una partida en la rejilla y abre la pestaña Mediciones del panel inferior (la subventana de Presto). Todo lo que edites ahí se refresca al instante en la tabla de conceptos, y al revés.
Las mediciones se definen sobre las partidas: si seleccionas un capítulo, la pestaña te lo recuerda.
Crear mediciones y líneas
Sección titulada «Crear mediciones y líneas»- Pulsa Añadir medición. Se crea una medición vacía (tipo
manual) y Serconsa le añade una primera línea. - Rellena las columnas de cada línea (edición en línea, igual que la tabla de conceptos).
- Añadir o quitar líneas con los botones de la cuadrícula; Supr borra la línea activa.
- Puedes crear varias mediciones para la misma partida (por ejemplo, una por planta o por fase): cada una tiene sus líneas y su subtotal, y la cantidad de la partida es la suma de todas.
La cantidad de la partida hereda automáticamente el total de sus
mediciones: CanPres = Σ parciales de todas las líneas, redondeado a
2 decimales (medio hacia arriba), como Presto y el estándar FIEBDC-3.
Las columnas de la cuadrícula
Sección titulada «Las columnas de la cuadrícula»Orden exacto de Presto:
| Columna | Qué es | ¿Editable? |
|---|---|---|
| Tag | Etiqueta libre de la línea | ⛔ (pendiente de exponerse) |
| Espacio | Espacio de obra al que pertenece (p. ej. «Planta 1») | ✅ |
| Comentario | Texto descriptivo de la línea («Zanja del acceso norte») | ✅ |
| N | Número de unidades/veces | ✅ |
| Longitud (L) | Dimensión L | ✅ |
| Anchura (A) | Dimensión A | ✅ |
| Altura (H) | Dimensión H | ✅ |
| Formula | Fórmula alternativa a las dimensiones | ✅ |
| Cantidad | Parcial de la línea (calculado) | ⛔ |
| CanPres / Pres | Referencia de la partida (cantidad y precio) | ⛔ |
| EstadoPres · Color · FasePlan · FaseReal · FaseCert | Estados y fases de Presto | ⛔ (pendientes de conexión) |
El parcial de una línea: N × L × A × H
Sección titulada «El parcial de una línea: N × L × A × H»Sin fórmula, el parcial se calcula multiplicando N por las dimensiones que tengan valor (las que no sean 0):
Parcial = N × L × A × H (solo dimensiones activas)Ejemplos:
| Medición | N | L | A | H | Parcial |
|---|---|---|---|---|---|
| Muro de 10 m × 0,20 m × 3 m | 1 | 10 | 0,20 | 3 | 6,00 m³ |
| 5 zanjas de 12 m × 0,50 m | 5 | 12 | 0,50 | — | 30,00 m |
| 8 postes | 8 | — | — | — | 8,00 ud |
Si todas las dimensiones están vacías, el parcial es 0.
Fórmulas
Sección titulada «Fórmulas»Si escribes algo en Formula, Serconsa ignora el producto de dimensiones y evalúa la fórmula. Dentro puedes usar:
- Las letras L, A, H y N (se sustituyen por Longitud, Anchura, Altura y Número de la propia línea).
- Números, los operadores
+ - * /, paréntesis y espacios. - Las variables de la obra entre
llaves o corchetes:
{Perimetro}o[Perimetro].
Ejemplos:
| Fórmula | Con L=6, A=2 | Resultado |
|---|---|---|
L*A |
6×2 | 12,00 |
(L+A)*2 |
(6+2)×2 | 16,00 |
3.1416*(A/2)*(A/2) |
— | área de un círculo |
{LongFachada}*0.25 |
— | usa una variable de la obra |
El resultado se redondea a 2 decimales (medio hacia arriba). Si la
fórmula tiene caracteres no permitidos, la celda muestra el valor que
devuelva el servidor; revisa que solo uses números, + - * / ( ) y las
variables.
Subtotales y total
Sección titulada «Subtotales y total»Cada medición muestra su subtotal (Σ de los parciales de sus líneas) al pie de su cuadrícula. El total de la partida — que verás en la columna CanPres de la tabla de conceptos — es la suma de los subtotales de todas sus mediciones.
Cantidad congelada vs medida
Si la partida tiene mediciones, CanPres deja de ser editable: es magenta y la controlan las líneas. Para cambiar la cantidad, cambia las mediciones (en Presto se dice que la cantidad está «derivada»). Si prefieres una cantidad fija, elimina las mediciones de la partida y escríbela a mano.
Espacios en las mediciones
Sección titulada «Espacios en las mediciones»El campo Espacio de cada línea permite repartir la obra por zonas (plantas, edificios, fases…). Escríbelo libremente en cada línea; después podrás ver la obra agrupada por espacios en la vista Espacios.
Si renombras un espacio desde esa vista, el cambio se propaga a todas las líneas que lo usan.
Siguiente paso
Sección titulada «Siguiente paso»La cantidad ya está justificada; ahora el precio: descompuestos, recursos, rendimientos, GG y BI.
